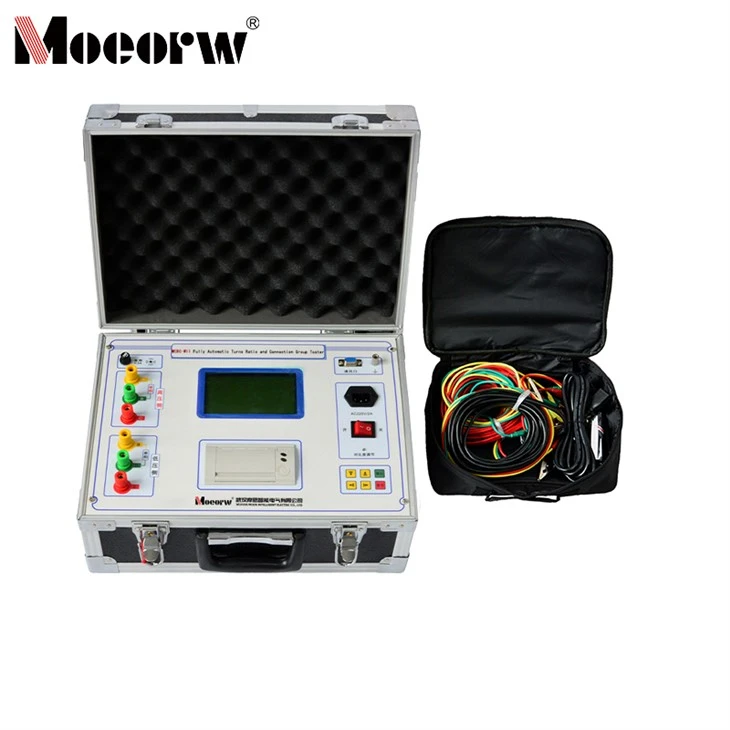

Popolnoma samodejni preizkuševalec razmerij in skupin povezav

Predstavitev izdelka

Merjenje pretvornega razmerja transformatorja z uporabo razmerniškega mostu vključuje okorne postopke in ozko merilno območje, ki ne izpolnjuje zahtev sodobnega merjenja glede hitrosti in učinkovitosti. Da bi rešili to težavo, je naše podjetje razvilo naslednjo-generacijo MEBC-WII popolnoma samodejnega razmerja vrtljajev in skupinskega testerja z uporabo sodobne elektronske tehnologije. Odlikuje ga kompaktna velikost, lahek dizajn, visoka natančnost in odlična stabilnost. Opremljen z velikim-zaslonom s kitajskimi znaki in delovanjem-na podlagi menija, ponuja uporabniku-prijazen vmesnik. Tako razmerje obratov kot priključno skupino je mogoče izmeriti v eni sami operaciji. Ta instrument je idealna testna rešitev za energetsko industrijo.

Parameter izdelka (specifikacija)

Merilno območje razmerja obratov	1–10000
Skupina povezav	1–12 točk
Natančnost	1–1000; Razred 0,2; 1000–10000Razred 0,5
Napajanje	AC220V ±10%, 50Hz
Delovna temperatura okolja	-5 stopinj do 40 stopinj
Delovna vlažnost okolja	<85%
Dimenzije	430 × 320 × 215 mm³
Teža	8 kg

Lastnosti in uporaba izdelka

1. Samodejno meri skupino povezav.

2. Samodejno izvede skupinsko pretvorbo.

3. Samodejno preklaplja zaporedje faz.

4. Samodejno preklopi merilno območje.

5. Samodejno kalibrira merilnik.

6. Samodejno izračuna relativno napako po vnosu standardnega razmerja obratov.

7. Samodejno odklopi preskusno napetost po zaključku meritve.

8. Samodejno shrani konfiguracijske podatke in rezultate meritev; zgodovinske podatke je mogoče pregledati.

9. Za-merjenje transformatorja pod obremenitvijo je treba vnesti samo eno razmerje transformatorja.

Podrobnosti o izdelavi

Ta naprava, ki je primerna za elektroenergetsko industrijo, se uporablja za pretvorno razmerje transformatorjev in skupinsko identifikacijsko testiranje. Preverja skladnost med razmerjem ovojev in specifikacijami na imenski tablici, preverja položaj stikala, meri razmerje ovojev tuljave, zazna kratke stike med zavoji in ocenjuje neuravnoteženost tri{1}}faznega razmerja tokov. Zagotavlja osnovo za vzporedno delovanje transformatorja.

Kvalifikacije podjetja

pogosta vprašanja

1)Ali mora biti nevtralna točka transformatorja pri ožičenju popolnoma samodejnega preizkuševalnika obratnega razmerja in priključnih skupin MEBC-WII povezana z instrumentom ali z ozemljitvijo?

Odgovor: Ne. Med ožičenjem nevtralna točka transformatorja ne sme biti povezana z instrumentom ali ozemljitvijo. Vendar se prepričajte, da je instrument pravilno ozemljen. Prav tako nikoli ne zamenjajte visoko- in nizkonapetostnih povezav transformatorja.

2) Kako si je mogoče ogledati podatke o zgodovinskih meritvah po opravljeni meritvi z MEBC-WII avtomatskim preizkuševalnikom razmerja vrtljajev in povezovalnih skupin?

Odgovor: Po končani meritvi se vrnite v glavni meni. Pritisnite tipko "↑", da izberete funkcijski meni "View Historical Data", nato pritisnite tipko 'Confirm' za ogled. Poleg tega se vsaka meritev samodejno shrani. S pritiskom na tipko "↑" na zaslonu za prikaz rezultatov meritev je omogočen tudi neposreden ogled preteklih podatkov stran-za-stranjo.

3)Kaj je treba storiti, če se LCD-zaslon pokvari ali se gumbi ne odzivajo med delovanjem MEBC-WII samodejnega preizkuševalnika razmerja vrtljajev in priključnih skupin?

Odgovor: Če se to zgodi, najprej pritisnite gumb za ponastavitev instrumenta. Če težave ne odpravite, izklopite napajanje instrumenta in ga znova zaženite, nato pa nadaljujte z meritvami po običajnem delovnem postopku.
