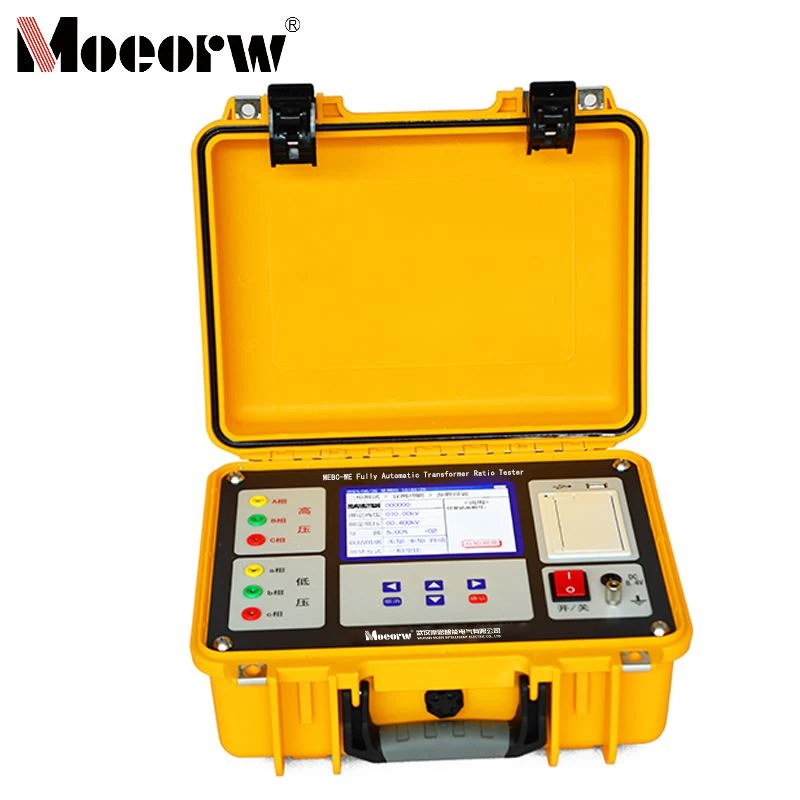

Popolnoma samodejni tester transformatorskega razmerja

Predstavitev izdelka

Ta preizkuševalec je vrhunski-izdelek, ki obravnava omejitve običajnega testiranja mostov transformatorskega razmerja. Ima-zaslon LCD visoke ločljivosti z velikim zaslonom in se napaja iz litijeve baterije, zaradi česar je priročen za uporabo na terenu.
Izdelek se v glavnem uporablja za preskušanje razmerij transformatorjev in skupin, skupaj s preizkušanjem razmerij PT in CT ter polarnosti, kar zagotavlja hitre preskusne hitrosti in visoko natančnost.

Parameter izdelka (specifikacija)

1. Razpon	0,9 do 10000
2. Natančnost	2.1 Merjena vrednost manjša ali enaka 500;±(odčitek × 0,1% + 2 števk) 2.2 Merjena vrednost 500 do 3000; ± (odčitek × 0,2 % + 2 števk) 2.3 Merjena vrednost > 3000;±(odčitek × 0,3 % + 2 števk)
3. Ločljivost	3.1 0.9~9.9999;0.0001 3.2 10~99.999;0.001 3.3 100~999.99;0.01 3.4 1000~9999.9;0.1 3.5 10000 in več;1
4. Napajanje	Vgrajena-litijeva baterija ali zunanji polnilnik; vhod polnilnika 100~240VAC, 50Hz/60Hz
5. Parametri polnjenja	5.1 Napetost polnjenja; 8,4 V 5.2 Polnilni tok; Manjši ali enak 2A 5.3 Čas polnjenja; približno . 3 ur 5.4 Čas delovanja; Več kot 8 ur
6. Teža glavne enote	3,8 kg (brez testnih kablov)
7. Mere glavne enote (D×Š×V)	325 mm × 225 mm × 125 mm
8. Delovna temperatura	-10 stopinj ~50 stopinj
9. Relativna vlažnost	Manj kot ali enako 90 %, brez-kondenzacije

Lastnosti in uporaba izdelka

Lahko se prilagodi za uporabo z litijevo baterijo ali napajalnikom 220 V AC. Z enostavnim in uporabniku-prijaznim preskusnim postopkom eno polnjenje omogoča neprekinjeno testiranje več kot 100 transformatorjev glede razmerja obračanja in priključne skupine.
Ponuja možnost izvajanja preskusov vzdolžnega odcepnega navitja, kar omogoča ocene razmerja navojev in povezovalnih skupin, tudi če nastavitev visoko/nizkonapetostne povezave ni znana.
Funkcionalnost je bila razširjena prek običajnih transformatorjev, transformatorjev tipa Z- in testiranja PT, da vključuje testiranje razmerja CT in polarnosti, s čimer se razširi obseg možnih aplikacij.
Širok obseg meritev in visoka natančnost: meritve razmerja lahko dosežejo do 10.000, z zajamčeno natančnostjo 0,3 % pri največji vrednosti 10.000.
Obsežne zaščitne funkcije, vključno s povratno povezavo in zaščito pred kratkim-izhodom.
5,6-palčni barvni LCD zaslon visoke svetlosti, zasnovan za industrijsko uporabo, zagotavlja jasno vidljivost tudi pri močni sončni svetlobi.
Opremljen s termalnim tiskalnikom za enostavno tiskanje podatkov.
Združljiv z notranjim pomnilnikom in s pomnilnikom USB, kar olajša pregled zgodovinskih podatkov in nalaganje podatkov.

Podrobnosti o izdelavi

Transformator (konvencionalni, Z-tip, eno-fazni/tri-fazni) preizkušanje zavojnega razmerja in skupinske oznake;
PT (napetostni transformator) razmerje obratov in testiranje polarnosti;
CT (tokovni transformator) preizkušanje razmerja obratov in polarnosti.

Kvalifikacije podjetja

pogosta vprašanja

1)V katerih scenarijih je uporabna funkcija slepega testiranja preizkuševalnika MEBC-WE? Kako ga upravljate in zaženete?

Odgovor: Funkcija slepega testiranja je uporabna, kadar sta konfiguracija povezave visoke/nizke napetosti in povezovalna skupina naprave, ki se preskuša (transformator, PT, CT itd.), neznani. Natančno meri razmerje obratov in priključno skupino. Koraki delovanja: 1. Po končanem ožičenju vklopite napajanje in vstopite v glavni meni; 2. Izberite ustrezno funkcijo: "Tri-fazni preizkus," "Eno-fazni preizkus," ali "Z-Tipski test"; 3. Poiščite "Funkcija slepega preizkusa", nastavite parametre, kot so številka preskusnega elementa, nazivna visoka/nizka napetost, položaj pipe itd. (Skupina povezav je določena kot "Samodejno"); 4. Premaknite kazalec na "Začni meritev" in pritisnite tipko "Potrdi", da začnete test.

2)Kaj pokaže preizkuševalnik MEBC-WE, ko tiskalniku zmanjka papirja? Kako zamenjati papir?

Odgovor: Ko v tiskalniku zmanjka papirja, bo vgrajena indikatorska lučka utripala (lučka med normalnim delovanjem sveti). Koraki za zamenjavo papirja: 1. Izvlecite vrtljivo ročico tiskalnika in odprite pokrov predala za papir; 2. Naložite papir tako, da povlečete del čez prečko za trganje. Poskrbite, da bo gladka stran (stran s kemično raztopino) obrnjena navzgor; 3. Zaprite pokrov predala za papir. Poravnajte gred za podajanje papirja tiskalne glave s papirjem, nato pritisnite tiskalno glavo nazaj na svoje mesto; 4. Potisnite vrtljivo ročico nazaj, da jo ponastavite in zaključite zamenjavo papirja.

3)Kako je treba vzdrževati baterijo, ko tester MEBC-WE ni v uporabi dlje časa? Ali je mogoče instrument normalno uporabljati med polnjenjem?

Odgovor: Vzdrževalne zahteve za dolgo-ne-uporabo: 1. Takoj izklopite napajanje; 2. Napolnite in izpraznite baterijo vsaj enkrat na mesec, da preprečite globoko izpraznitev (takoj izklopite in napolnite, ko je prazna, da preprečite okvaro baterije); 3. Baterije ne razstavljajte ali zamenjajte sami. Enoto vrnite v tovarno na popravilo. Med polnjenjem lahko instrument normalno uporabljate. Indikator polnilnika bo med polnjenjem rdeč in obarvan zeleno, ko bo popolnoma napolnjen. Eno polnjenje traja približno 3 ure in omogoča neprekinjeno testiranje več kot 100 transformatorjev.
