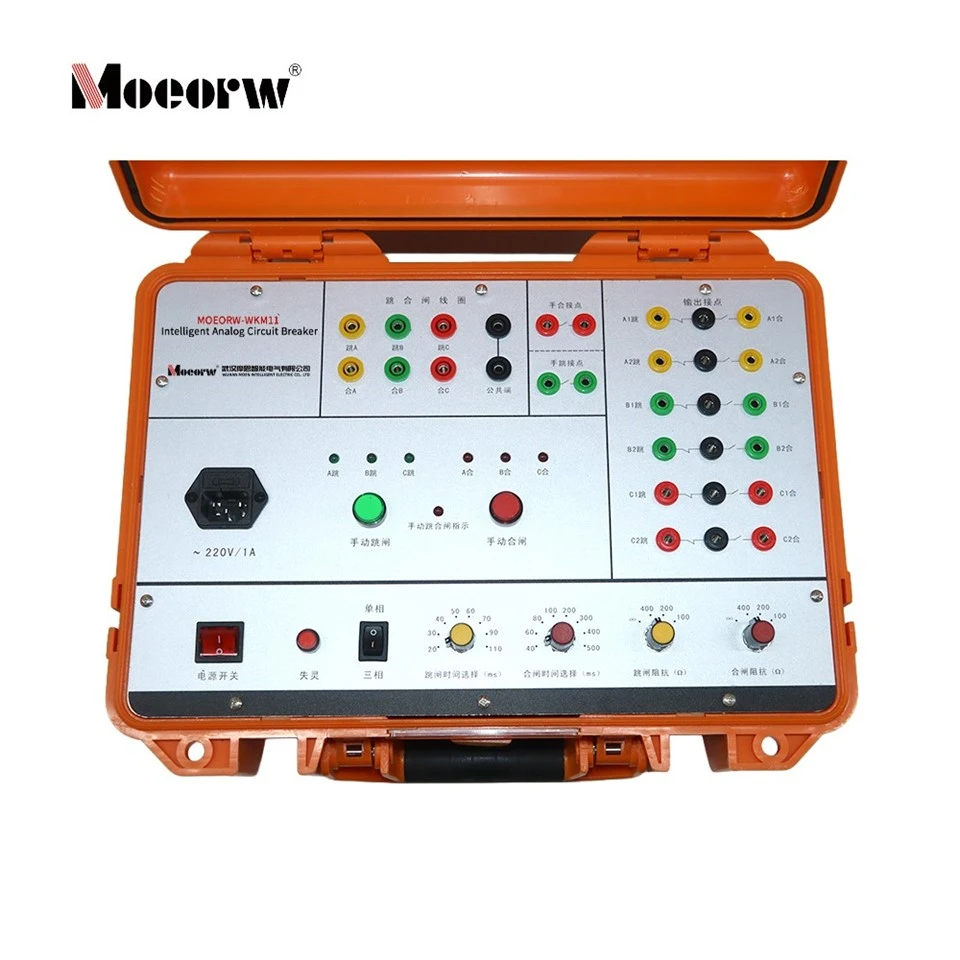

Inteligentni simulirani odklopnik MOEORW-WKM11 je razvit na podlagi programabilnega niza vrat (FPGA) in zaščitenih močnostnih elektronskih komponent z neodvisno ločeno zasnovo zanke proženja/zapiranja tuljave, ki je namenjen nadomestnim fizičnim visoko{2}}napetostnim odklopnikom med-preskusom celotnega nabora prenosa relejne zaščite in naprav avtomatskega napajalnega sistema. Ta oprema natančno posnema operativne značilnosti eno-sproženih-tuljavnih odklopnikov, ki podpirajo 3-fazno ali razdeljeno-fazno preklapljanje znotraj napetostnih razredov 6kV–110kV. Neomejene preklopne operacije odpravljajo obrabo in mehansko utrujenost resničnih visokonapetostnih odklopnikov med ponavljajočimi se laboratorijskimi in terenskimi preskusi zagona, kar izboljšuje popolnost in natančnost testiranja za operaterje električnega omrežja, industrijske uporabnike energije, akademske inštitute in proizvajalce relejne zaščite. Uresničuje nastavljivo trajanje izklopa/vklopa, nastavljivo ekvivalentno upornost tuljave in simulacijo odpovedi odklopnika za pokrivanje celovitega preverjanja zaščite, vključno s tri-faznim ponovnim vklopom, enofaznim ponovnim vklopom in preskusom zaščite pred odpovedjo odklopnika.

3.1 Načrtovanje strojne opreme in vezij

1. Sprejema celotno digitalno nadzorno arhitekturo FPGA in močnostna polprevodniška vezja-zaščitena pred prenapetostjo; vsaka sprožilna/zaprta tuljava je dodeljena neodvisni električni zanki, da se prepreči navzkrižna interferenca med fazami-in-zankami med preizkusom razcepljene-faze.2. Modularizirani konfiguracijski gumbi in izbirna stikala na sprednji-plošči: neodvisen izbirnik za 3-fazni/eno{10}}fazni način delovanja, ločena vrtljiva stikala za kalibracijo časa in upora; Združevanje indikatorjev LED za stanje zapiranja/izklopa faze, ročno delovanje in stanje okvare odklopnika.3. Vgrajen-v 12 skupin medsebojno izoliranih pomožnih položajnih kontaktov in namenskih ročnih-signalnih kontaktov za zapiranje/ročno izklop za popolno posnemanje fizičnega pomožnega sekundarnega ožičenja odklopnika brez ekspanzije zunanjega releja.

3.2 Glavne prednosti delovanja

1. Natančno časovno razvrščanje: fiksna diskretna časovna prestava za sprožitev/zapiranje s tesno tovarniško-umerjeno časovno toleranco za natančno reprodukcijo dejanske mehanske zakasnitve delovanja visokonapetostnega odklopnika.2. Zvezno nastavljiv ekvivalentni upor tuljave se ujema z impedanco dejanske enosmerne tuljave pol-nameščenih odklopnikov, kar omogoča pristno simulacijo toka tuljave pri vzbujanju zaščitne vtičnice.3. Namenski modul za simulacijo odpovedi odklopnika realizira fiksni 1-sekundni zakasnitev izpada električne energije in 20-s samodejni obnovitveni cikel za standardno preverjanje zaščite pred okvarami brez dodatnih sprememb perifernega vezja.

3.3 Praktična vrednost na mestu-

1. Izogibajte se ponavljajočim se mehanskim preklapljanjem dragih 6~110kV dejanskih odklopnikov med preskusom celotnega-nastavljenega prenosa, kar drastično podaljša življenjsko dobo primarne opreme na terenu in zmanjša stroške vzdrževanja za končne uporabnike.2. Podpira tri neodvisne eno-fazne simulacije CB pod ohišjem ene-enote: konfigurirajte vsako fazo kot posamezen tri-fazni odklopnik za dokončanje več-zaščitnega sinhronega testiranja, kar izboljša laboratorijsko testiranje.3. Zasnova samozaklepanja kontaktov ročnega delovanja in ponastavitve z zakasnitvijo neposredno izpolnjuje ne{11}}korespondenčni ponovni zagon in preverjanje praznjenja ročnega izklopa naprav za samodejno-ponovno zapiranje, kar se ujema s standardnim delovnim potekom testiranja zaščite.

Osrednja digitalna krmilna enota, ki temelji na FPGA, sprejema zunanje ukazne signale za izklop/zapiranje iz ročnih tipk-na sprednji plošči ali sekundarnega izhodnega signala zunanje relejne zaščitne naprave. Po vnaprej-nastavljenem času zakasnitve (konfiguriranem prek izbirnikov časa na plošči) notranji rele poganja ustrezne skupine pomožnih kontaktov, da spremeni stanje odprto/zaprto, da simulira preklopno delovanje odklopnika. Ko je upor nastavljen z gumbi za impedanco, se pasivni fiksni upori povežejo v simulirano zanko tuljave, da spremenijo delovni tok zanke in se ujemajo z dejansko karakteristiko obremenitve tuljave. Po aktiviranju tipke za odpoved odklopnika notranja krmilna logika zaklene vse preklopne izhode; napajana zanka tuljave ostane pod napetostjo za prednastavljeno 1 s pred samodejnim odklopom in se obnovi po 20-sekundnem ciklu pripravljenosti, da ponovi mehansko zavrnitev odklopnika med preizkusom zaščite pred okvarami.

• Industrija elektroenergetskih omrežij: zagon relejne zaščite deželnega/občinskega urada za oskrbo z električno energijo, celoten{0}}preizkus prenosa sekundarnega tokokroga transformatorske postaje za 6~110kV stikalno polje· Končni-uporabniki težke industrije: rudarstvo, metalurgija, kemično podjetje-preverjanje zaščitne omare elektrarne· R&R & izobraževanje: Laboratorij za elektrotehniko, Laboratorij za raziskave in razvoj proizvajalca relejne zaščite za testiranje novih zaščitnih prototipov· Tretja-testna ustanova: Preizkus tipa električne opreme in pregled sprejemljivosti naprav za avtomatizacijo zaščite

Oblikovano in preizkušeno glede na domače in mednarodne preskusne specifikacije sekundarne električne opreme za eksperiment prenosa relejne zaščite; ustreza zahtevam za terensko ožičenje konfiguracije pomožnih kontaktov sekundarnega tokokroga IEC 61850 in standarda GB/T za testiranje sekundarnega krmilnega tokokroga HV odklopnika. Proizvaja Wuhan Moen Intelligent Electric (Mocorw), certificiran po internem tovarniškem kalibracijskem standardu za instrumente za merjenje moči.

1. AC220V omrežni vhodni napajalni kabel (1 kos)2. Komplet več{4}}izolirane povezovalne žice za A/B/C fazno izklop/zapiranje tuljave (1 komplet)3. Priročnik z navodili za uporabo (angleška + kitajska različica)4. Shematski diagram ožičenja sponk za celoten-nabor preskusnih ujemajočih se relejev

1. Pregled pred -delovanjem: pred vklopom potrdite vhodno moč izmeničnega toka znotraj določenega tolerančnega območja ±10 %; preverite, ali so vsa izbirna stikala na plošči v fiksnem položaju brez vmesnega lebdečega položaja

.2. Mesečno vzdrževanje: Očistite prah stikala na sprednji-plošči s suho anti{2}}statično krpo; preprečite prodiranje tekočine v vtičnico priključka in priključke tuljave.

3. Dolgotrajno -shranjevanje v mirovanju: Prekinite glavno napajanje z izmeničnim tokom, shranjujte pri sobni temperaturi od -10 stopinj ~+45 stopinj z relativno vlažnostjo, manjšo ali enako 95 % okolju brez kondenzacije.
