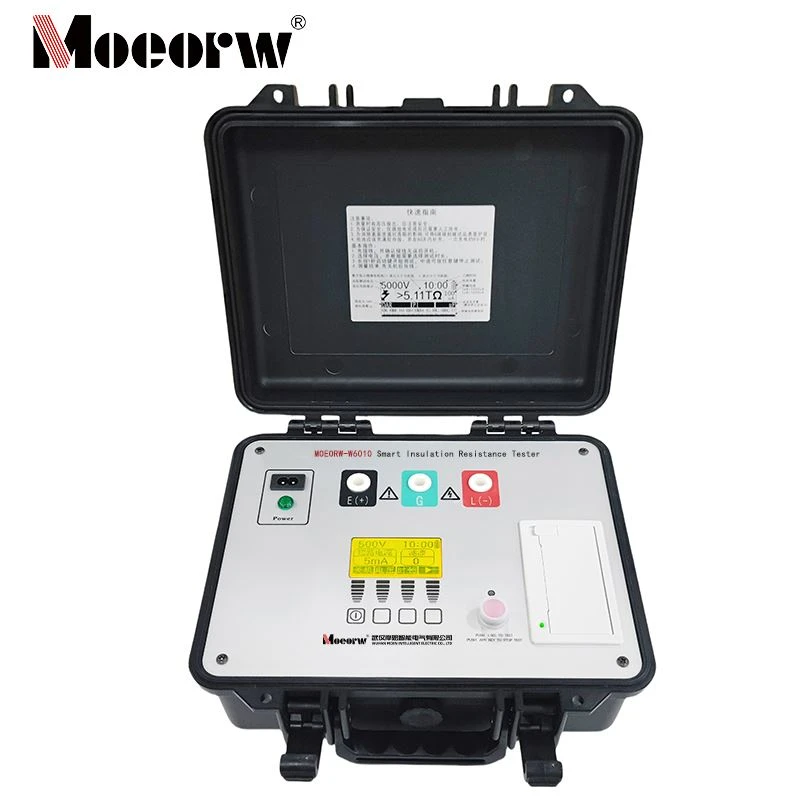

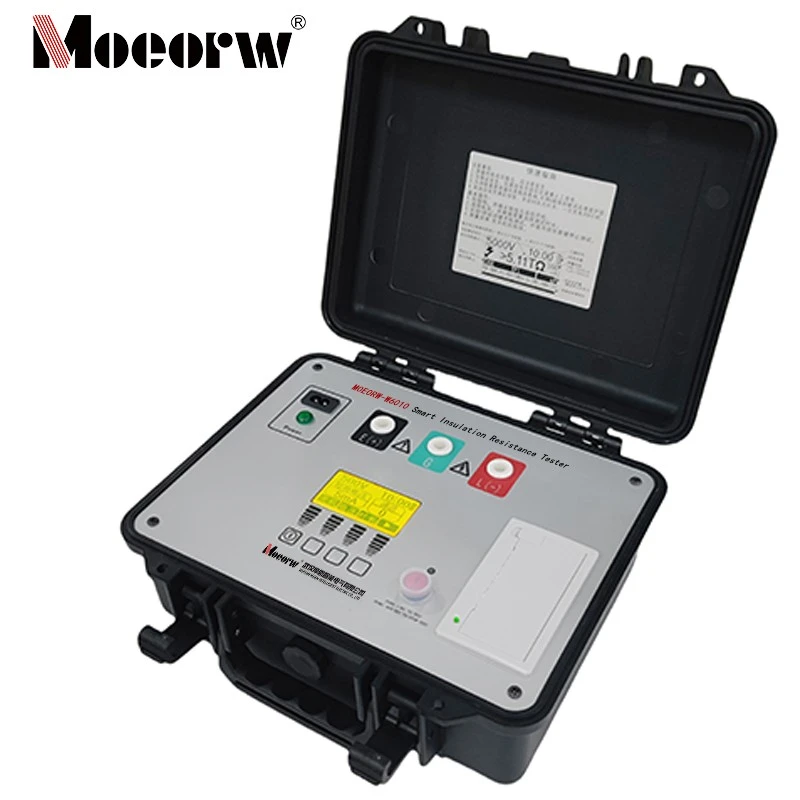

10kV inteligentni tester izolacijske upornosti

Predstavitev izdelka

Pametni preizkuševalnik izolacijske upornosti MOEORW-W6010 je v skladu z varnostnimi standardi IEC in ima 5 fiksnih razponov in možnost ročnega prilagajanja napetosti z največjo preskusno zmogljivostjo 10 TΩ. Podpira samodejni izračun polarizacijskega indeksa in absorpcijskega razmerja, nudi močan učinek proti-motenju in samodejno razelektri kapacitivne testne vzorce. Napaja se z dvema baterijama za podaljšano delovanje in hkratno polnjenje ter ima zaslon v celoti-kitajščini za intuitivno upravljanje. Opremljen s celovitimi zaščitnimi in filtrirnimi funkcijami je primeren za testiranje izolacije v energetskih, industrijskih in drugih sektorjih.

Parameter izdelka (specifikacija)

Varnostne specifikacije	IEC 61010-1 CAT.IV 600V stopnja kontaminacije 2 IEC 61326 EMC specifikacija; Električna oprema za testiranje, nadzor in pregledovanje IEC60529 IP64 (zunanje ohišje zaprto)
AC napajanje	220V ± 10%, 50/60 HZ, 20 VA
Baterijski pogon	16,8 V litij - ionska baterija
Življenjska doba baterije	20000 V@ brez obremenitve, približno 4 ure
Dimenzije (D x Š x V)	270230170 mm
Teža	3,0 kg
Natančnost preskusne napetosti	100 % do 110 % nominalne vrednosti.
Natančnost merjenja napetosti	5% +10V
Trenutno merilno območje	10mA
Trenutna natančnost merjenja	5 % ± 0,2 nA
Tok-kratkega stika	2 do 5 mA, nastavljiv izhod (kratkostični tok 10 mA je mogoče prilagoditi).
Preskusno območje kapacitivnosti	20uF
Natančnost testiranja kapacitivnosti	15 % +0.03uF
Hitrost praznjenja vzorca kondenzatorja	Od 10000 V do 10 V, 0,5 S/µF
Razpon in natančnost preskusa izolacijske upornosti (temperatura	23 ± 5 ºC, relativna vlažnost; 45 – 75 % RH

Razpon Natančnost	500V	1000V	2500V	5000V	10000V	Ročna nastavitev napetosti
ni določeno	< 100k	< 100k	< 100k	< 100k	< 100k	Merilno območje: 1G/V, 100G območje pri 100V. Ko je napetost nižja od 300 V, se napaka upora poveča za 10%.
5%	1M -10G	1M -20G	1M -100G	1M -100G	1M -200G
20%	10G - 100G	20G-200G	100G-1T	100G-1T	200G-2T
ni določeno	> 100G	> 200G	> 1T	> 1T	> 2T

Lastnosti in uporaba izdelka

MOEORW-Inteligentni tester izolacijske upornosti W6010 ima pet razponov: 500 V, 1000 V, 2500 V, 5000 V in 10000 V, z največjo preskusno zmogljivostjo 10 TΩ.

● Zasnovano v strogem skladu z varnostnimi standardi

● Razpon izolacijske upornosti: 10TΩ@10kV

● Nastavljiv tok kratkega stika do 5 mA (prilagodljivi modeli so na voljo s tokom kratkega stika 10 mA).

● Samodejno prikaže testne vrednosti indeksa polarizacije (PI) in dielektričnega absorpcijskega razmerja (DAR); meri tok uhajanja in kapacitivnost.

● Vrhunska zmogljivost proti -motenjem ohranja natančnost testiranja tudi pri interferenčnih tokovih do 2 mA.

● Hitro praznjenje za kapacitivne preskusne vzorce; ročno praznjenje med preskušanjem kabla ni potrebno{0}}instrument izvaja samodejno hitro praznjenje.

● Dvojne možnosti napajanja: litij-ionska baterija zagotavlja do 4 ure delovanja (pri 10.000 V brez-obremenitve).

Istočasno polnjenje med delovanjem. Med izpadi samodejno preklopi z AC na baterijsko napajanje.

● Celoten zaslon v angleščini z jasnimi operativnimi pozivi, ki vsebuje stolpec za simulacijo izolacijskega upora.

● Funkcija digitalnega filtriranja ublaži odstopanja zaslona, ki jih povzročajo zunanje motnje.

● Obsežne zaščitne funkcije, vključno z indikacijo pregorele varovalke.

Podrobnosti o izdelavi

Napajalni sistemi:

Testiranje izolacije in ocena staranja za visokonapetostno-opremo (generatorje, transformatorje), prenosne kable in distribucijske naprave

Industrijski sektor:

Vzdrževanje izolacije za motorje, industrijsko krmilno opremo (PLC-ji, inverterji) in električne sisteme posebne opreme

Elektrika zgradbe:

Testiranje izolacije za distribucijska vezja, sisteme razsvetljave/klimatizacije v novih/prenovljenih stavbah

Kalibracija opreme:

Umerjanje preizkuševalnikov izolacijske upornosti in sorodnih instrumentov (za zagotovitev točnosti je potrebna ustrezna G-končna povezava)

Stanovanjski/poslovni:

Testiranje izolacijske učinkovitosti za velike gospodinjske aparate in varnostno opremo

Kvalifikacije podjetja

pogosta vprašanja

1) Ali se lahko pametni tester izolacijske upornosti MOEORW-W6010 uporablja na vnetljivih lokacijah? Zakaj?

Odgovor: Ne. Ta instrument lahko med testiranjem povzroči iskre. Ker vnetljiva mesta vsebujejo vnetljive ali eksplozivne snovi, lahko iskre sprožijo eksplozijo. To krši varnostne zahteve glede "nevarne" ravni instrumenta in lahko povzroči resne nesreče.

2) Kakšna je funkcija priključka G (zaščitnega obroča) na pametnem testerju izolacijske upornosti MOEORW-W6010?

Odgovor: Priključek G odpravlja predvsem merilne napake, ki jih povzročajo uhajajoči tokovi na površini preizkušanca, kar zagotavlja natančnost testiranja. Zlasti pri merjenju visoke izolacijske upornosti ali kalibraciji instrumenta povezava zaščitnega obroča prevodnika na površini preskusnega vzorca s sponko G ščiti pred motnjami površinskega toka uhajanja, kar zagotavlja natančne rezultate preskusa.

3)Kako pametni tester izolacijske upornosti MOEORW-W6010 zagotavlja neprekinjeno testiranje, ko je baterija skoraj prazna?

Odgovor: Ta instrument podpira dvojna načina napajanja in samodejno preklaplja med njima. Ko je baterija skoraj prazna, če je priključen vir napajanja AC 220 V, bo instrument samodejno preklopil z baterijskega napajanja na AC napajanje. Poleg tega se lahko instrument med uporabo polni, kar mu omogoča dopolnitev moči brez prekinitve preskusa, kar zagotavlja neprekinjeno testiranje.
