Predstavitev izdelka

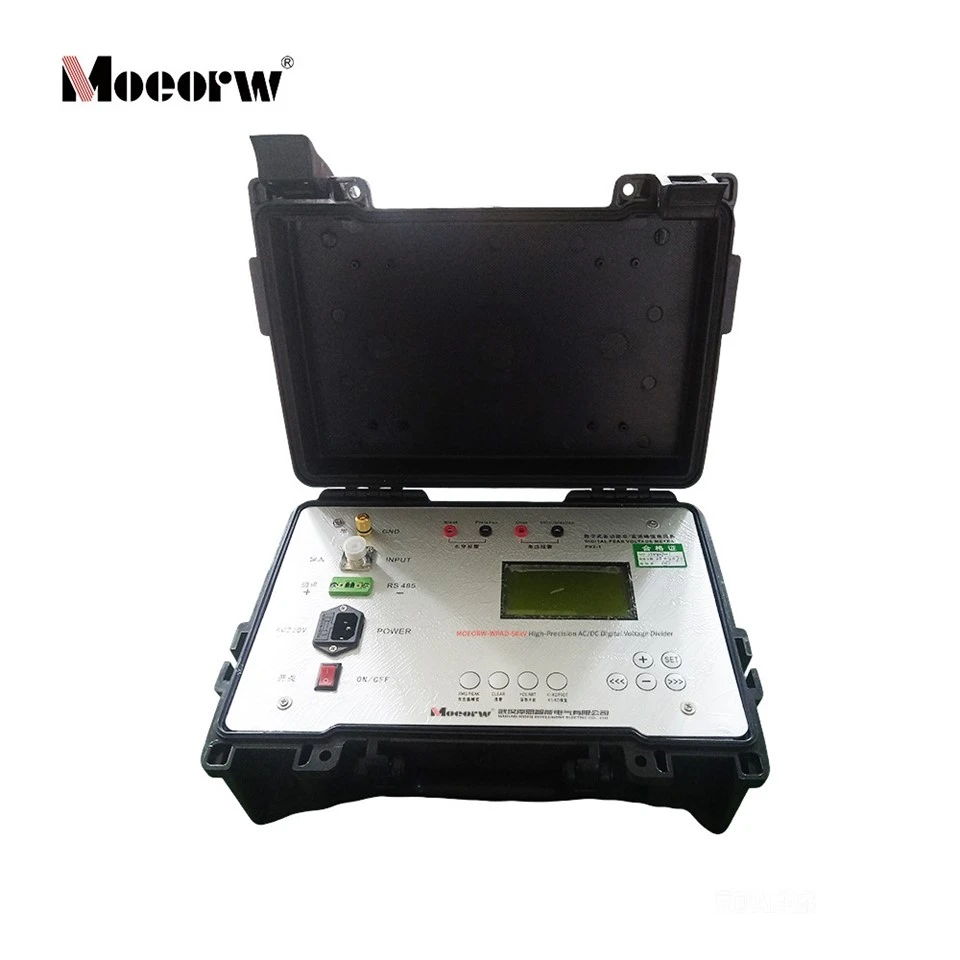

MOEORW-WPAD-50kV visoko{3}}delilnik napetosti (peak meter) je visoko{4}}natančna AC/DC visoka{7}}napetostna merilna in zaščitna naprava. Sprejema načelo kapacitivnega delitve napetosti in digitalno obdelavo DSP, ki lahko samodejno prepozna AC/DC, natančno izmeri najvišjo vrednost/RMS vrednost/frekvenco in ima funkcije zadrževanja vrhov zaradi razgradnje, hitre prenapetostne zaščite in relejnega izhoda. Ima močno zaščito pred-motnjami in je enostaven za uporabo. Uporablja se predvsem za visokonapetostno električno testiranje in odkrivanje izolacije.
Parameter izdelka (specifikacija)
| Nazivna napetost |
AC napetost: 50kV RMS; frekvenca: 50Hz; DC napetost: povprečna vrednost 50 kV; |
| Območje merjenja napetosti | AC: 10%-100% nazivne napetosti; DC: 10 % do 100 % nazivne napetosti; |
| Faktor lestvice telesa delilnika napetosti | 1000 / 1; |
| Natančnost meritev |
AC: manj kot ali enako 0,5 %; DC: manj kot ali enako 0,2 %; |
| Merilni kabel |
10 metrov, oklopljen koaksialni kabel, valovna impedanca 50Ω; |
| Izhodni priključek delilnika napetosti | SL16; |
|
Ozemljitveni upor platforme Rg < 0,5Ω. |
|
Lastnost izdelka
Funkcija:Temenski voltmeter se v glavnem uporablja za merjenje napetosti pri preskusih vzdržljive napetosti električne frekvence. Izmeri lahko tako preskusno napetost električne frekvence kot pravo efektivno vrednost.
Zato mora imeti naslednje funkcije:
1. Območje vhodne napetosti: Območje vhodne napetosti je 600 V, prikazana napetost pa je najvišja vrednost/√2 ali prava RMS vrednost.
2. Ta napetost je dejanska vhodna napetost v instrument: Vhodna napetost=Preskusna napetost / razmerje delilnika napetosti
3. Peak Reprodukcija: Izbira prikaza Peak/RMS:
4. Prikaz napetosti: Prikaz napetosti uporablja 4,5-mestni digitalni merilnik. Neposredno prikaže dejansko efektivno vrednost ali temensko vrednost/√2 preskusne napetosti. Bralna enota je kilovolt.
5. Stikalo za nastavitev razmerja transformatorja: Stikalo je štiri-mestna številka, ki označuje, da je lahko največje razmerje transformatorja do 9999. Razmerje napetosti je mogoče spremeniti v razmerje dejanske preskusne napetosti prek digitalne tipkovnice, kar lahko naredi podatke o meritvah natančnejše.
6. Temenski voltmeter z razredom točnosti, ki ni nižji od 0,2, ima funkcije merjenja efektivne vrednosti, konične vrednosti in konične vrednosti/√2 ter lahko zabeleži (zadrži) vrednost napetosti med preskokom; sistemska merilna napaka je v skladu z IEC60060-2.
7. Samo{1}}zadrževalna funkcija vrednosti prenapetosti in vrednosti praznjenja napetosti v trenutku praznjenja.
8. Na voljo je z vgrajenimi-komunikacijskimi serijskimi vrati 485, ki prenašajo vrednosti izmenične napetosti, enosmerne napetosti in vrednosti zadrževalne napetosti v sistem gostiteljskega računalnika v realnem času prek standardnega protokola MODBUS-RTU.
Uporaba izdelka
Visok{0}}napetostno testiranje
predaja opreme transformatorskih postaj/elektrarn in preventivno testiranje vzdržljive napetosti
Tovarniško testiranje opreme
Preizkus izolacijske odpornosti napetosti za transformatorje, stikala, izolatorje itd.
Raziskovalni laboratorij
Visokonapetostne raziskave, testiranje učinkovitosti izolacijskih materialov
Testna nastavitev
Uporablja se v povezavi z-visokonapetostnim preskusnim transformatorjem in merilnikom delne razelektritve za merjenje.
Testiranje vrste certifikata
Certificiranje zmogljivosti in testiranje okvar visokonapetostne opreme-
Kvalifikacije podjetja
pogosta vprašanja
V: Ali je prikazana vrednost, ko je visokonapetostni-delilnik vklopljen, normalno?
O: Normalno, to je vrednost okoljske motnje. Po priključitvi signala, večjega od 0,02 V, bo samodejno prešel v normalno merjenje.
V: Kako preklopiti načine merjenja na visoko{0}}napetostnem delilniku?
O: Pritisnite tipko [RMS/Peak] za kroženje med vrednostmi; AC podpira vrh, RMS, pravi vrh in frekvenco; DC podpira vrh in povprečje.
V: Kako nastaviti prenapetostno zaščito-delilnika visoke napetosti?
O: Zaščitno napetost lahko nastavite z [K1/K2 / Zadrževanje tlaka] in smernimi tipkami. Ko je napetost nad-tlak, rele odda sprožilni signal.
